inno カーキャリアーの装着方法 シエンタ



お泊りキャンプを目指して 通帳消えるほど買い物したんですけど、子供4人ぐらい置いていかないと荷物が載らないことが判明。

というか、デイキャンプの時点で既に載らない。

ファミキャンなのに、本気の登山家並みに常に軽量化を狙っていたので、案の定 乗りません。

ということで カーキャリア・カーボックスを購入することに!

購入するにあたっての あれ・これ・種類 とかは以下の記事を参考にしてみてください。

以下をよく見て適合するカーキャリアを買ってくださいね!

それでは早速、装着していきましょう!

パーツの名称は以下の通りです。

WS001197

カーメイト(CARMATE)
¥15,790 (2020/09/22 22:43:07時点 Amazon調べ-詳細)
カーメイト(CARMATE)
¥6,656 (2020/09/22 22:43:07時点 Amazon調べ-詳細)
カーメイト(CARMATE)
¥3,730 (2020/09/22 22:43:08時点 Amazon調べ-詳細)
カーメイト(CARMATE)
¥52,980 (2020/09/22 22:43:09時点 Amazon調べ-詳細)

バーだけ1本しか来ないので2本注文が必要。300Lのボックスですが、500Lもあるので予算と相談で♪


装着方法の概略

まず全体の流れを理解してください。

①バーとステーを組み立てます。バーとステーは車種ごとにジャストサイズがミリ単位で設定されているのでそこがぽいとです。前と後ろの2組分作る。

②天井に乗せて、ステーと車体の間にはいるゴムを付ける。

③車体にフックを付ける。保護テープを張る。フックとステーを固定する。

④アタッチメント(カーボックス)を取り付ける。

です。初見で、1時間30分ぐらいかかりましたが、2回目以降なら40分以内は切れる自信ありますね♪

①バーとステーの組み立て。

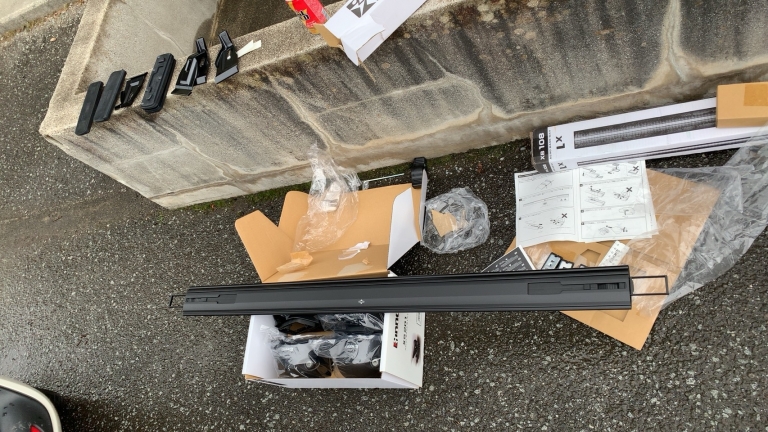

バーを出します。

サイドをスライドして出します。

S__12140587



ステー取り付け用の金具を入れます。

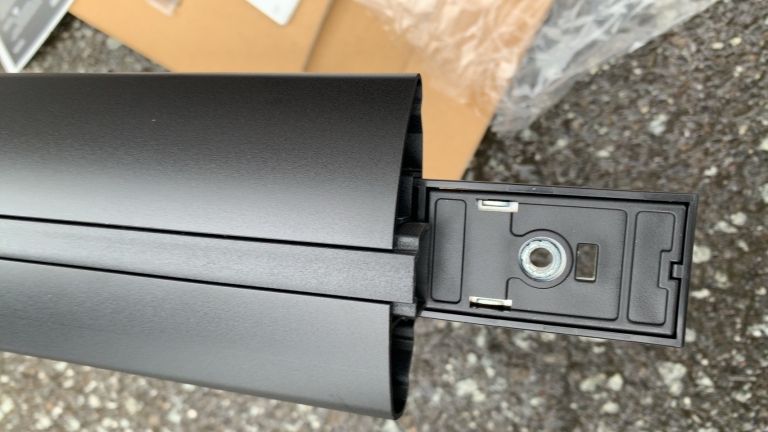

ステーを表にして、以下のようにプレートを入れます。

入れたら 中に押し込んでおきます。

S__12140585

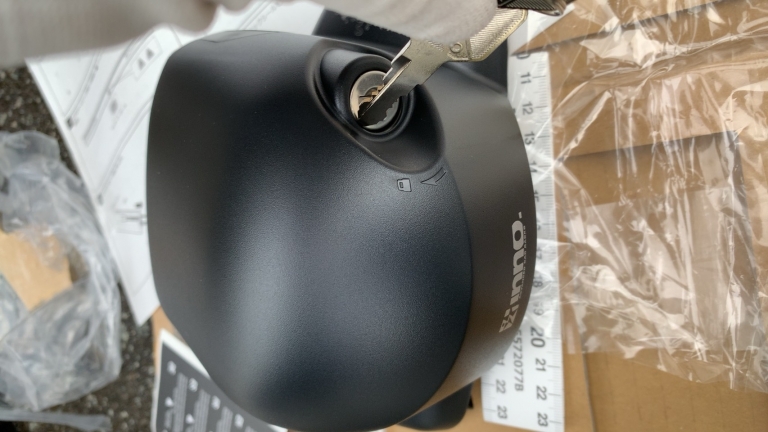

ステーにカギを回してカバーを取り外します。

S__12140584

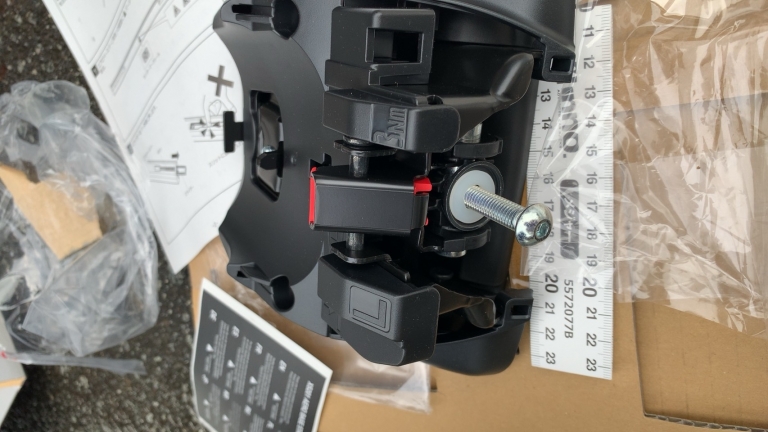

こんな感じ。

S__12140583

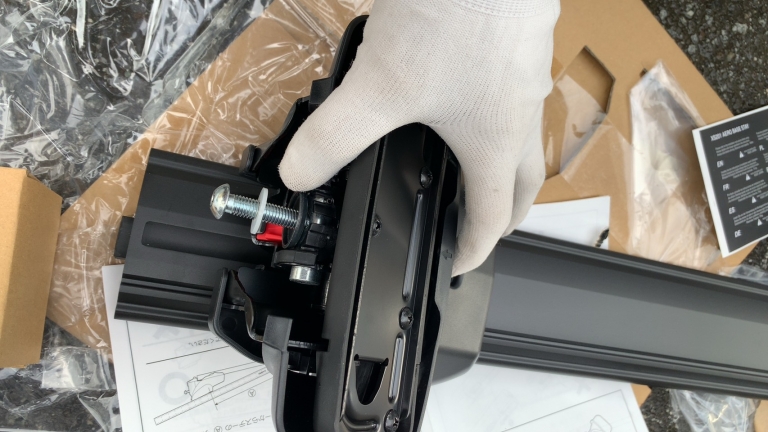

先ほどのプレーとにステーが付きます。

ステーには右左ありますので注意です。

右というのが国産車の運転席側です。

S__12140582

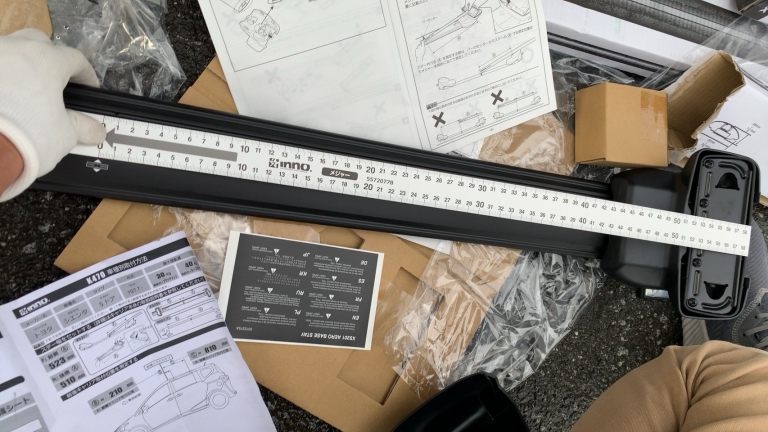

バーの中心から付属のメジャーで位置決めします。

S__12140580

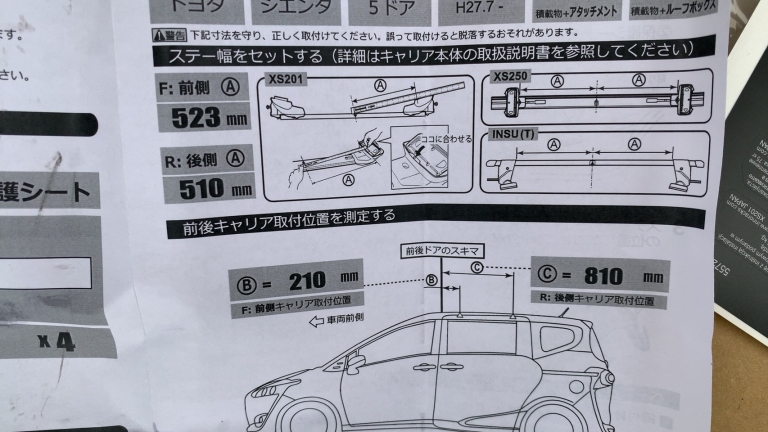

フックに入っている資料に詳しく書かれています。

ちょっと分かりにくいかもしれませんが、よくできている作りです。

シエンタの場合は左上の523mmで位置決め。

注意するのは前側と後ろ側の幅が異なったりします。

S__12140579

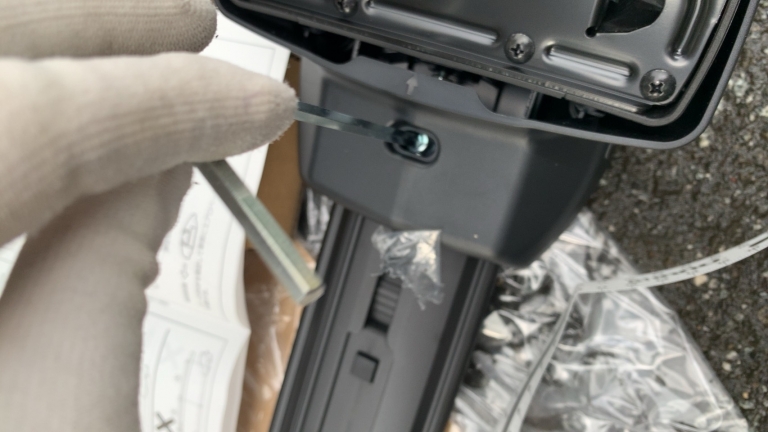

六角できっちり締めます。

S__12140577

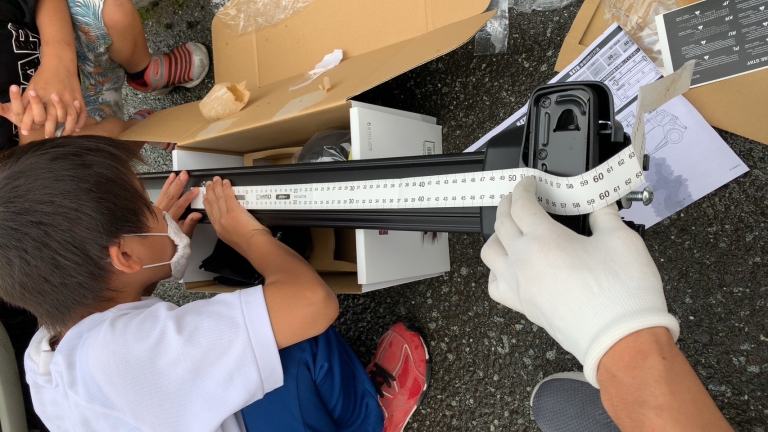

結構かなり、シビアで大変。

S__12140575

②天井に乗せて、ステーと車体の間にはいるゴムを付ける。

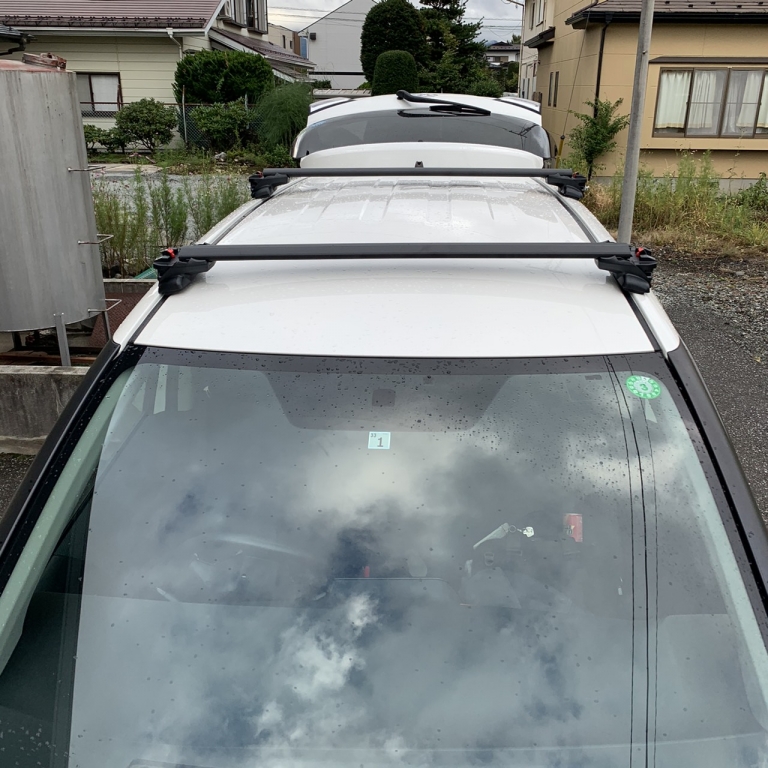

乗っけてみます。

S__12140574





前と後ろでステーと車体に入れるゴムが違います。

前が402番、後ろが401番でした。

S__12140572

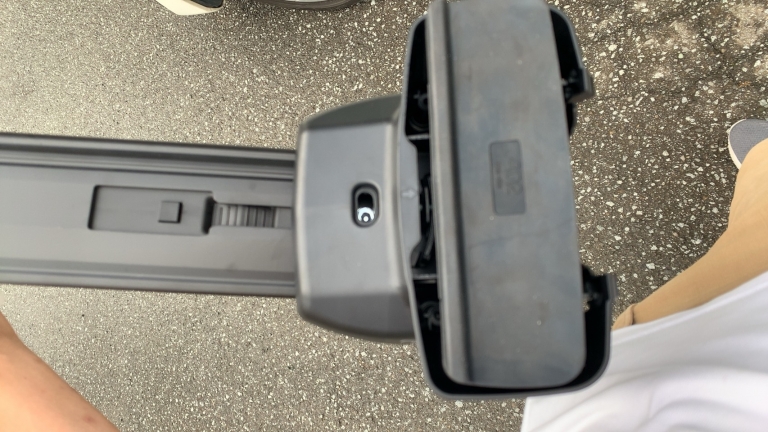

こんな感じ。上下の向きがあるので間違いないように。

凸があるほうが車体中心よりになります。内側という表現でわかりますかね。

S__12140571

③車体にフックを付ける。保護テープを張る。フックとステーを固定する。

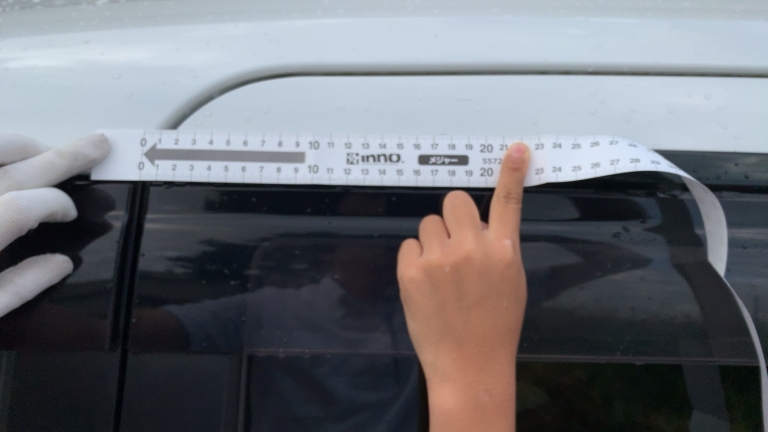

フックの取り付け位置も載っています。たすかります。

前、後ドアの境から210㎜、そこから+600㎜で2つ目のフックを取り付けるということが分かります。

S__12140570



こんな感じ。

S__12140569

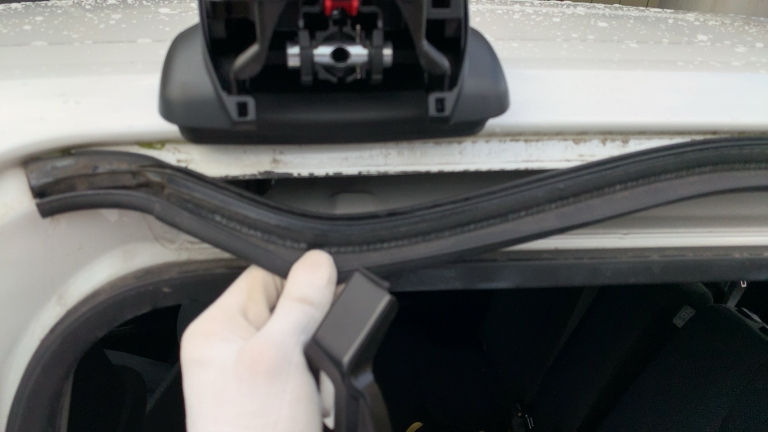

ゴムをとって、

S__12140568

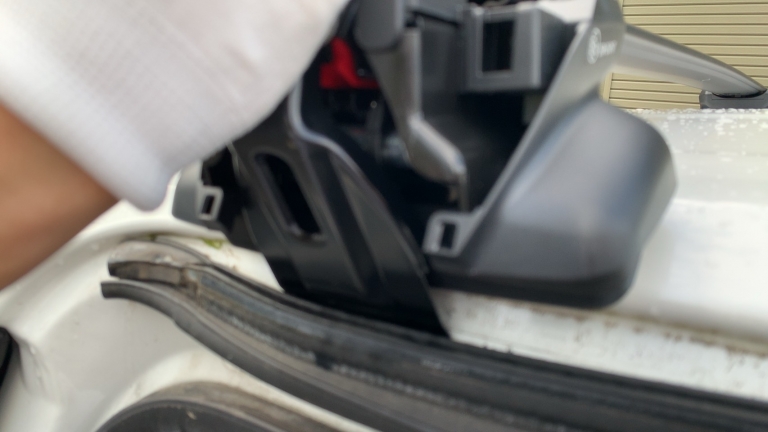

フックを入れます。

S__12140566

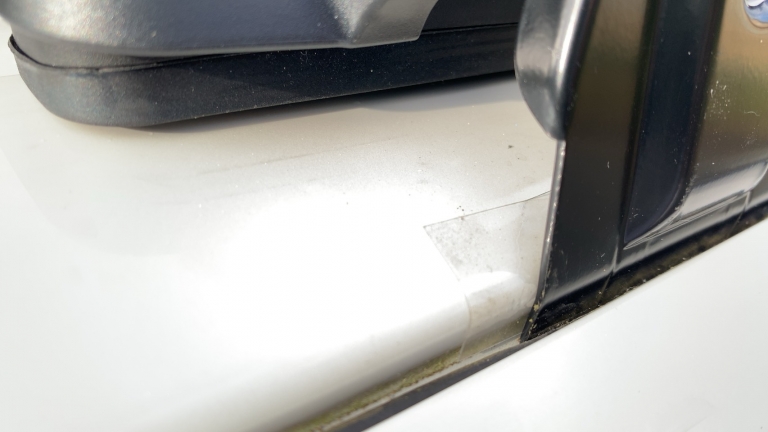

その際に、透明の保護シールが入っているので必ずとりつけましょう。車体がキズつきません。

S__12140563

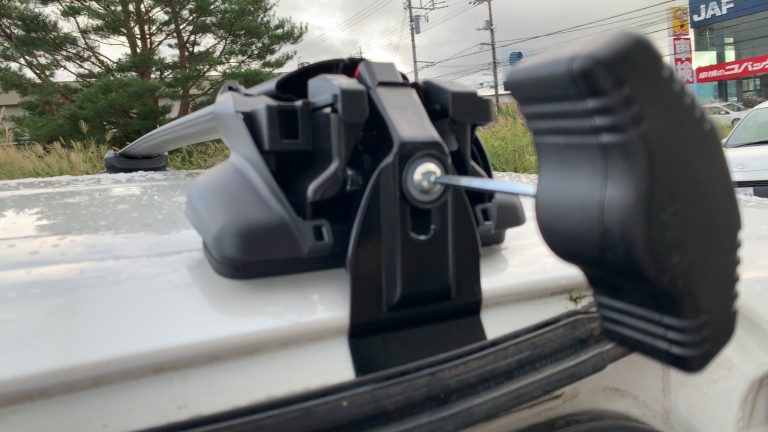

あとはステーに元々ついていたネジを一度とりはずし、フックとステーを通してネジで取り付けます。

強く締めて、 「カチカチ」と大きな音がするまで回します。

S__12140565


④アタッチメント(カーボックス)

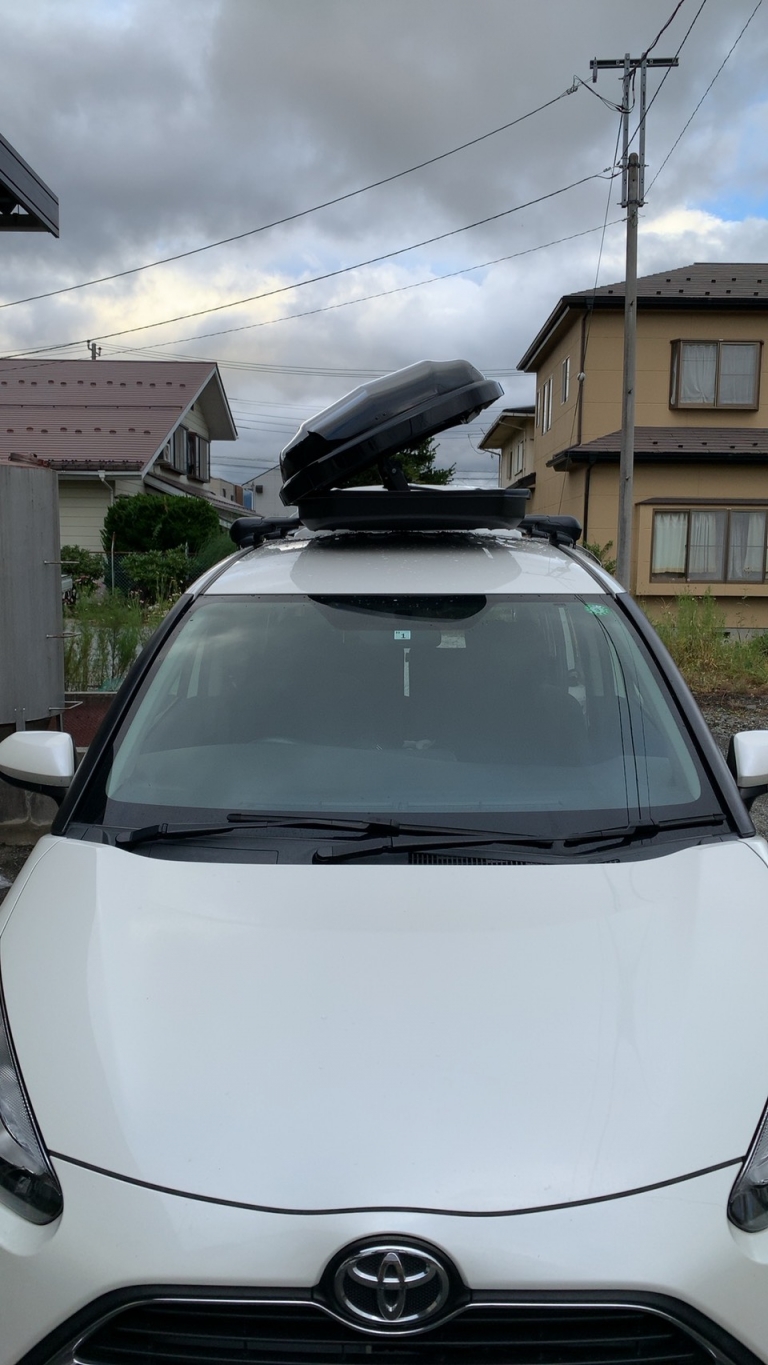

カーボックスを載せます。

S__12140562

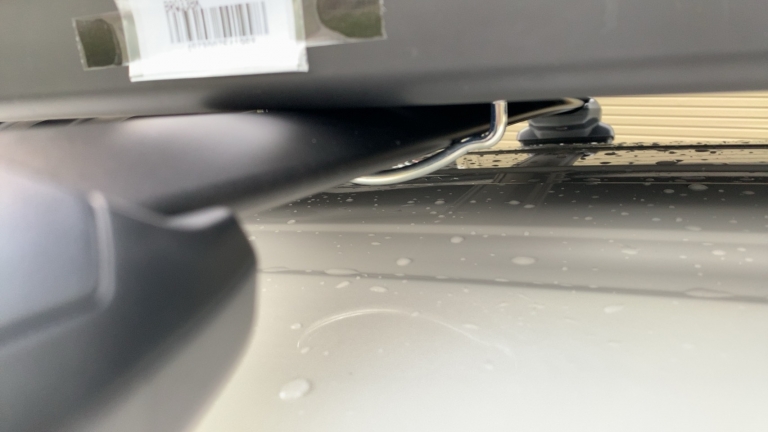

そうしたら カーボックスの取り付け金具をバーに通して取り付けます。

S__12140561

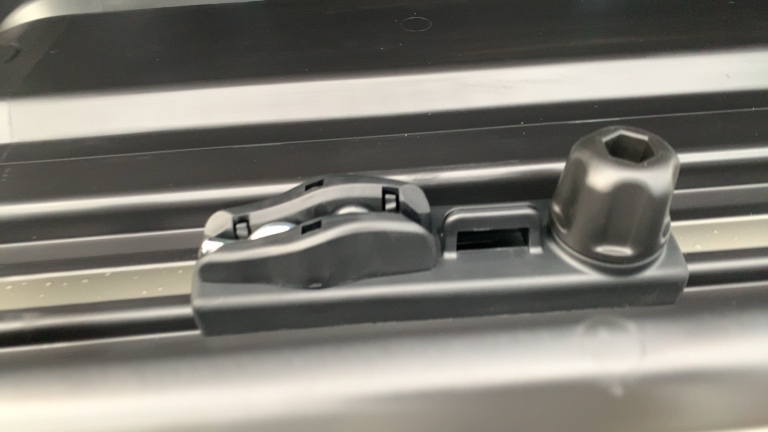

ボックス内からみるとこんな感じ。

S__12140560

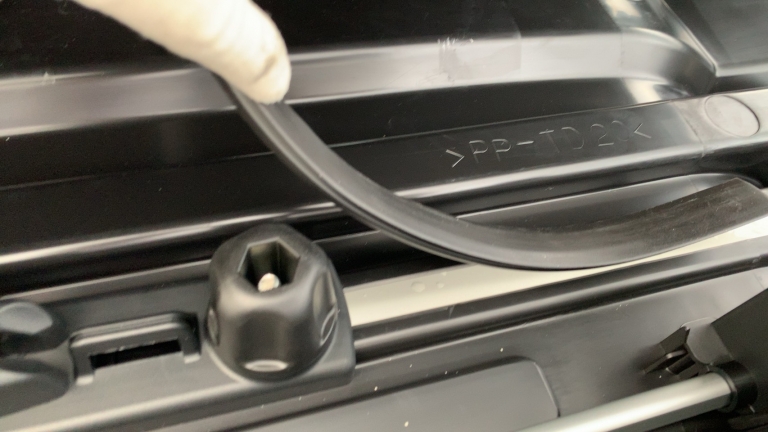

取り付け後の空いたスペースはゴムパッキンをカットして埋めます。

S__12140559

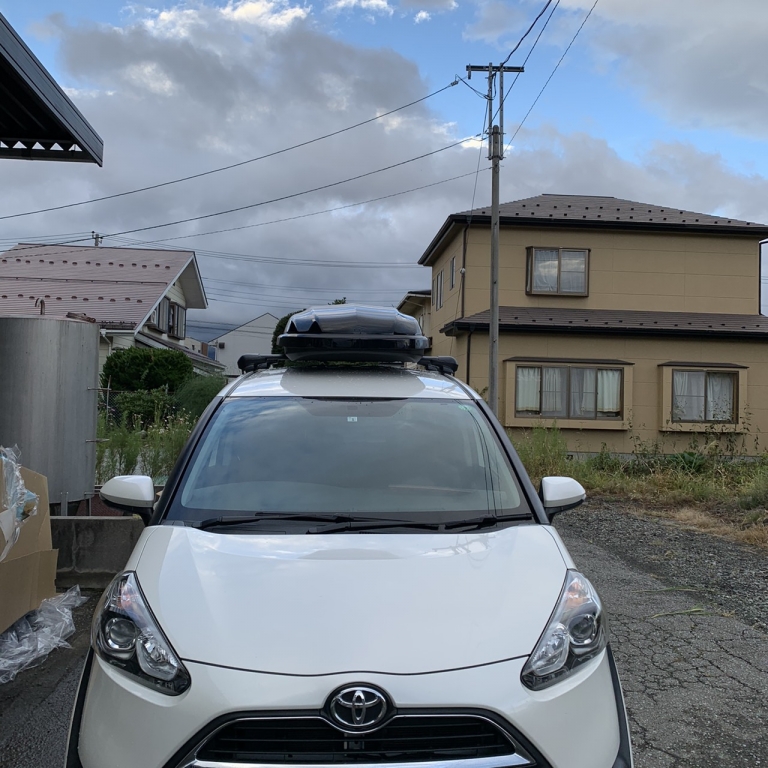

完成品はこちら( ゚Д゚) カッコイイ

S__12140558





バカでかい!って感動 300L!

S__12140557





1時間30分かかりました😿 大変だった。

S__12140555



これでも全然キャンプ道具が入りきる雰囲気ゼロなので震えています。300L以外に500Lとかあったのでそちらを検討するかもしれません。
